Cisco: Lab 09 Etherchannel LACP ( Link Aggregation Control Protocol )

Assalamu'alaikum wr.wb

Apa yang dimaksud dengan Protocol LACP?

LACP adalah singkatan dari Link Aggregation Control Protocol, Link aggregation juga berguna Untuk melipatgandakan bandwidth antar switch dan membuat link cadangan antara dua switch tersebut.

Apa itu Aggregation switch?

Dalam menghubungkan dua buah jaringan LAN (Local Area Network), kita dapat menggabungkan empat paralel port untuk saling terhubung pada masing-masing switch tersebut. Inilah yang disebut Link Aggregation.

Apa itu static link aggregation?

Link aggregation ini merupakan fitur optional yang tersedia pada ethernet gateway (switch) dan bekerja dengan memanfaatkan Layer 2 Bridging dengan standart 802.3ad (LACP) dan balance-rr (static). Link aggregation digunakan untuk menggabungkan beberapa port ethernet menjadi single link secara logic.

Pada kondisi apa kita menggunakan link aggregation?

Link aggregation digunakan untuk menggabungkan beberapa port ethernet menjadi single link secara logic. Jika bandwidth terbatas pada kemampuan interface, sedangkan kebutuhan akses lebih dari kapasitas bandwidth interface, maka performa jaringan menjadi tidak optimal.

Apa yang dimaksud dengan link aggregation?

Link aggregation atau trunking port atau Ethernet bonding merupakan penggabungan beberapa port jaringan menjadi satu sehingga bisa mendapatkan bandwidth yang lebih besar dari beberapa interface.

Apa itu bonding pada MikroTik?

Dan pada MikroTik sendiri juga ada sebuah fitur yang memiliki fungsi serupa yaitu Bonding. Bonding adalah sebuah teknologi yang memungkinkan agregasi lebih dari satu interface ethernet dan menggabungkan kedalam satu link virtual sehingga kita akan mendapatkan troughput bandwith yang lebih besar.

Apa yang dimaksud bonding?

Kelekatan atau bonding adalah ikatan emosional yang terjalin dengan baik. Bonding orangtua dan anak sangatlah penting agar anak merasa dirinya aman, nyaman, mendapat dukungan dan merasa diakui.

Mengapa bonding itu penting?

Bonding dapat membantu Si Kecil belajar berkomunikasi, mendengar dan berperilaku yang baik. Bonding dapat meningkatkan kebahagiaan seluruh anggota keluarga, termasuk Si Kecil. Melakukan kegiatan bersama dan mengajak mereka mengobrol dapat meredakan stres dan membuat mereka senang.

Apa pentingnya bonding?

“Manfaat bonding banyak sekali, ketika anak lebih siap beradaptasi dengan lingkungannya, anak juga lebih berani, lebih mandiri, juga lebih bisa belajar banyak hal, dibandingkan dengan yang diam saja, ngga percaya diri untuk mencoba banyak hal, akhirnya kesempatan belajarnya juga lebih sedikit,” kata Chitra.

Apa itu membangun bonding?

Bonding ialah ikatan emosional yang terjalin antara orangtua dan anak. Aktivitas ini membentuk skill attactment atau rasa aman dan dicintai akhirnya membuat anak lebih siap untuk mengeksplorasi dunianya.

Apa itu bonding dalam kerja?

Pengikatan (bonding), merupakan tahap dimana ada pengikatan seperti sebuah kelompok. Menerima seperangkat aturan yang mengatur kebersamaan kelompok tersebut. Banyak kegiatan yang dapat menciptakan bonding sesama rekan protokoler. Dapat dimulai dengan hal yang sangat sederhana dan dapat dilakukan kapan saja.

TOPOLOGI 1

1.Langkah pertama kita configurasi pada bagian Switch1 dengan cara sebagai berikut

2.Langkah kedua kalian buat inteface untuk Switch1 di masing masing vlan dengan cara seperti dibawah

SW01-FIKRI(config)#do sh vl br
SW01-FIKRI(config)#int range fa0/1-2
SW01-FIKRI(config-if-range)#channel-group 1 mode active
SW01-FIKRI(config-if-range)#do show etherchannel summary
SW01-FIKRI(config-if-range)#exit

3.Langkah ketiga kita check apakah sudah berhasil atau belum dengan cara seperti dibawah

SW01-FIKRI(config)#int port-channel1
SW01-FIKRI(config-if)#sw mod trunk
SW01-FIKRI(config-if)#do sh etherchannel summary

TOPOLOGI 2

1.Kepada Switch2 kalian configurasi terlebih dahulu dengan cara dibawah

SW02-FIKRI#en
SW02-FIKRI#conf t
Enter configuration commands, one per line. End with CNTL/Z.
SW02-FIKRI(config)#vlan 10
SW02-FIKRI(config-vlan)#name fikri-tkj
SW02-FIKRI(config-vlan)#vlan 20
SW02-FIKRI(config-vlan)#name lisa-tkj
SW02-FIKRI(config-vlan)#exit
SW02-FIKRI(config)#int fa0/2
SW02-FIKRI(config-if)#sqsw acc vlan 10
SW02-FIKRI(config-if)#exit
SW02-FIKRI(config)#int fa0/4
SW02-FIKRI(config-if)#sw acc vlan 20
SW02-FIKRI(config-if)#exit
SW02-FIKRI(config)#do wr
Building configuration...
[OK]

2.Langkah kedua pada Switch2 kalian configurasi terhadapa interfacenya dengan cara seperti contoh dibawah:

SW02-FIKRI#en
SW02-FIKRI#conf t
Enter configuration commands, one per line. End with CNTL/Z.
SW02-FIKRI(config)#vlan 10
SW02-FIKRI(config-vlan)#name fikri-tkj
SW02-FIKRI(config-vlan)#vlan 20
SW02-FIKRI(config-vlan)#name lisa-tkj
SW02-FIKRI(config-vlan)#exit
SW02-FIKRI(config)#int fa0/2
SW02-FIKRI(config-if)#sqsw acc vlan 10
SW02-FIKRI(config-if)#exit
SW02-FIKRI(config)#int fa0/4
SW02-FIKRI(config-if)#sw acc vlan 20
SW02-FIKRI(config-if)#exit
SW02-FIKRI(config)#do wr
Building configuration...
[OK]
SW02-FIKRI(config)#do show vl br

3.Langkah ketiga kalian check dan masukkan mode Trunk

SW02-FIKRI(config)#int range fa0/1, fa0/3
SW02-FIKRI(config-if-range)#channel-group 1 mode active
SW02-FIKRI(config-if-range)#do sh etherchannel summary
SW02-FIKRI(config-if-range)#do sh ip int br
SW02-FIKRI(config-if-range)#exit
SW02-FIKRI(config)#int port-channel1
SW02-FIKRI(config-if)#sw mod trunk

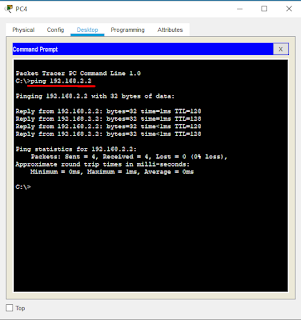

SW02-FIKRI(config-if)#do sh int trunk
